TYU5D

上げ荷・下げ荷ともに集材が可能な
自走式集材装置

簡易に架線集材できる人工支柱を装備した
自走式集材機械

カタログ ビデオ

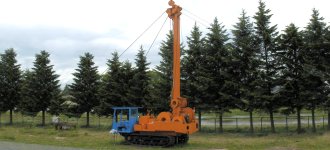

横取型エンドレス方式に対応した5胴式タワーヤーダ(TY-U5D)

TY-U5Dドラム

一度の設置で広範囲をカバーできるため小面積皆伐などで威力を発揮します。

タワーや機体の傾斜角度、センタリガーの圧力が既定の範囲を超えた時、タワー警報によりホーンが鳴り、ウインチが停止します。

ジョイスティック操作中でも、設定した任意の場所(荷掛け・荷外し)で反旗を停止させる自動停止機能を標準装備。

コントローラの表示パネルに各ドラム内蔵センサのカウンタ・回転速度や、警報・エラーなど、様々な情報を表示します。


短時間での索張り・撤収が可能(TY-U3B)

集材設置

車幅が狭く2mの作業道に入れます。

大型ドラムの採用により集材距離450mの長スパンを実現しました。

上げ荷・下げ荷ともに利用可能です。

搬器としてラジキャリーを用いることにより、先山作業が容易になります。

スカイラインを用いないランニングスカイライン方式による地曳集材も可能です。


インターロック機構による簡単・スムーズなウインチ操作

U3B操作卓U5D操作卓

ワイヤー巻取量と繰出量が同じになるようドラム回転数を自動でコントロールする油圧式インターロック機構を備えます。

テンション調整機構による滑らかな集材が可能です。

手元のコントローラで索張力と索速度を自由に調整できます。


安全性・機動性・利便性に長けた集材能力

回転灯機体

ガイライン(控え索)を用いて機体を固定するタワーヤーダは、ロングスパンの集材を安定して行うことが可能です。

パワフルでスピーディーなウインチ性能により、高い生産性を期待できます。

ベースマシンにU型フォワーダ(クローラ)を使用しているため、不整地や軟弱地への乗り入れが容易です。

先山にいる荷掛手や周りの作業者に、ウインチの作動状況を回転灯により知らせます。


主要仕様

型式 TY-U3B TY-U5D
車両重量 6,450kg 12,450kg
車両総重量(ワイヤー込) 7,885kg 15,620kg
寸法 全長 6,445mm 8,140mm
全幅 1,870mm 2,480mm
全高 2,765mm 2,740mm
タンブラ中心距離 2,710mm 3,290mm
履帯中心距離 1,290mm 1,700mm
履帯幅 400mm 600mm
接地圧 36.2kPa(44.3kPa) 38.6kPa(48.5kPa)
最低地上高 315mm 370mm
エンジン 名称 いすゞAA-4JG1Tディーゼルエンジン いすゞ4HK1XDMAディーゼルエンジン
形式 水冷4サイクル直接噴射式
総行程容積 3,059cc 5,193cc
定格出力 55.9kW(76ps)/2,150min-1 128.4kW(175ps)/2,000min-1
走行速度 低速 高速 低速 高速
0~3.7km/h 0~5.5km/h 0~6km/h 0~8km/h
履帯形式 ゴムクローラ
駆動方式 油圧無段変速(HST)
ドラム諸元 HAL HBL HAL HBL LFL DRL
巻上能力(kN)平均径 27.5 24.5 28 22 22 17
巻上速度(m/min)平均径 220 240 470 (500) 390 (500)
ワイヤー径(mm)×巻込容量(m) φ9×500 φ9×1,000 φ11.2×550 φ11.2×1,100 φ11.2×750 φ9×1,200
スカイラインドラム φ18×500m φ20×600m
ガイラインドラム 3×φ16×30m 4×φ20×40m
最大スパン 450m 500m
索張り方向 車体後方左右90°まで 車体後方左右60°まで
コントロール方式 有線リモコン式
ウインチ 型式 TW-2型油圧ウインチ
引張力 20.6kN(平均径)
