TW302A

機動性に優れ、
短時間での索張り撤収が可能

主索を用いない簡易索張り方式に対応し、作業中に旋回可能なブームを装備する集材機械

カタログ ビデオ

後方小旋回型油圧ショベルに適したパワフルスイングヤーダ ※SW型

集材作業モニタ

後方小旋回型油圧ショベルへの搭載に適したウインチ形状。

強力な引張力(平均径:従来機比15%アップ)。

キャレッジを任意の場所で停止させる自動停止機能。

テンション保持及びウインチの同時操作性を向上。

カラーモニタによる多彩な情報表示。

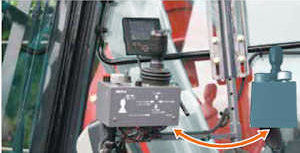

ラジコン送信機ジョイスティック操作卓

過負荷から油圧モータを保護するスピードアラート機能(過負荷防止機能)。

遠隔操作可能なラジコンSET(オプション)。

視認性が高い、オレンジのケース色を採用しました。


キャレッジを任意の場所で停止させる「自動停止機能」 ※SW型

集材作業

設定した任意の場所でキャレッジを停止させる自動停止機能を標準装備。

キャレッジは設定位置の手前で減速してから停止しますので、停止時の荷振れを軽減します。

停止直前の減速速度(ドラム回転速度)を調整できます。


ラジコンを標準装備した「TWR-7コントローラ」を採用 ※TW型

ラジコン操作ジョイスティック操作

2パターンの操作方法を選択可能(2つのコントローラを標準装備)

有線式の1本ジョイスティック、無線式のラジコン、どちらでもウインチ操作が可能ですので、作業条件によって使い分けることができます。

1本のジョイスティック(スイッチ)で2つのドラムを同時に制御します。


ラジコン送信機ジョイスティック操作卓

ジョイスティックには信頼性が高く、操作感の軽い非接触式接点を採用していますのでオペレータにかかる疲労・ストレスが軽減されます。

索速度と索張力を手元のコントローラにより滑らかに調整できます。(比例制御)

操作に対する反応が優れており、とても滑らかなウインチ操作が可能です。


高性能と低燃費を両立した油圧システム(特許)

油圧回路

イワフジ独自の油圧システム(特許)は低いエンジン回転でも最大限の能力を発揮しますので、燃料代を抑えた低燃費集材が可能です。

索速度と索張力を滑らかに調整できます。

自動で索張力を一定に保つ自動テンション調整機構(油圧力)により、地面の起伏にならった集材が可能です。


機動性・利便性に優れたスイングヤーダ

グラップル作業集材作業

主索を用いない簡単な索張りは短時間での索張り・撤収が可能です。

上げ荷・下げ荷ともに利用可能です。

タワーの上下・旋回により、集材時の伐根回避や荷降ろし場の自由な位置決めが可能です。

グラップルやバケットの装備により、集材以外の作業にも利用できるため、機械の稼働率が向上します。

傾斜センサによる自動停止装置を標準装備。機体が一定以上傾くとウインチが自動停止します。

ワイヤー押さえローラにより、ドラム内でのワイヤーほぐれを防止します。

ワイヤーの引き出しで効果的なドラムフリーを装備します。


ページの先頭へ

ポストアームによる安定した集材作業

ポストポスト

ポストアームとは、アームをタワーとすることで機体を安定させる集材方式です。

ポストアームには「ダブルブロック吊下タイプ」と「固定シーブタイプ」があります。


油圧インターロック機構によるスムーズな集材作業

ランニングスカイライン

油圧インターロック機構により、ワイヤー巻取量と繰出量が同じになるよう、ドラム回転数を自動でコントロールしますので、1本のレバー(スイッチ)だけで簡単・スムーズに操作することが出来ます。

自動で索張力を一定に保つ自動テンション調整機構(油圧力)により、地面の起伏にならった集材が可能です。


ラジコンとオートフックの組み合わせにより、集材の新しい形を提案します

ジョイステック

キャビン外の見晴らしの良い場所でウインチ操作

機体の設置上、集材木が見えにくい場所などでは、見晴らしの良い場所でラジコンによりウインチ操作することが可能です。


ジョイステック+ラジコン

荷掛け・荷外しそれぞれの場所でウインチ操作

荷掛け・荷外しの作業者それぞれがジョイスティックとラジコンを用いてウインチ操作しますので思い通りの操作が可能です。


ラジコン

荷掛手1人でウインチ操作

ラジコンとオートフックを用いることにより、荷掛手1人で集材できますので、人件費を抑えた省力作業が可能です。


荷掛け手1人で荷掛け・荷外しが可能 ※特許

オートフックワンタッチ

ウインチ操作だけで荷外し可能。

2胴インターロックウインチの「ワイヤー巻取量と繰出量が同じ」という特性を活かし、ホールラインを緩めた時のみ荷外しを可能としたのがARH-05型オートフックです。


オートフックワンタッチ

ウインチ操作だけで荷外しできるため、先山にいる荷掛手がラジコンを持っていれば、1人で荷掛け・荷外しが可能です。しかも人の手をかけない荷外し作業は安全面でも有効です。

ワンタッチで簡単に荷外しできるため、通常のスリングロープとしても効果的に使用できます。


ページの先頭へ

主要仕様


SW302TW320ATW232B

型式 TW-232B TW-302A SW-302
寸法 全長 880mm 990mm 1285mm
全高 1045mm 1240mm 1315mm
全幅 550mm 635mm 660mm
重量 約530kg 約750kg 約820kg
ドラム数 2胴 2胴 2胴
ドラム緒元 ホールライン ホールバックライン ホールライン ホールバックライン ホールライン ホールバックライン
ドラム
寸法
ドラム直径 φ270 φ300 φ300 φ300 φ319 φ319
フランジ直径 φ435 φ486 φ480 φ580 φ528 φ580
ドラム幅 180mm 180mm 250mm 250mm 250mm 250mm
引張力 平均径 18.2kN 16.3kN 23.0kN 21.1kN 26.4kN 24.8kN
(ベアドラム) (23.0kN) (20.8kN) (29.0kN) (29.0kN) (33.7kN) (33.7kN)
(フルドラム) (15.0kN) (13.3kN) (19.1kN) (16.2kN) (21.6kN) (19.7kN)
索速度 平均径 102m/min 114m/min 155m/min 175m/min 169m/min 180m/min
(ベアドラム) (78m/min) (88m/min) (120m/min) (120m/min) (127m/min) (127m/min)
(フルドラム) (123m/min) (138m/min) (190m/min) (220m/min) (206m/min) (227m/min)
巻込容量 115m/φ11.2 180m/φ10 160m/φ12.5 350m/φ11.2 200m/φ12.5 260m/φ12.5
150m/φ10 290m/φ8 250m/φ10 440m/φ10 250m/φ11.2 430m/φ10
操作方法
(選択可能)
電気式ジョイスティック+無線リモコン操作(標準)
油圧1本レバー(選定用)
CANジョイスティック
無線リモコン操作(オプション)
変速装置 油圧2速切換及び油圧式無段変速
インターロック 油圧回路自動切換
集材距離 80m/φ11.2:φ10
120m/φ10:φ8
140m/φ12.5:φ11.2
200m/φ10:φ10
120m/φ12.5:φ12.5
200m/φ11.2:φ10
ブレーキ モータ内蔵ネガティブブレーキ
圧力×流量 26MPa×43L/min 34.3MPa×65L/min 34.3MPa×80L/min
適用ベースマシン 7~12tクラス(0.28~0.5m3) 12~16tクラス(0.5~0.6m3) 12~16tクラス(0.5~0.6m3)

ワイヤーロープは安全率4を確保すること
